Eyebolts - Carbon Shoulder Pattern

Carbon Shoulder Pattern Eyebolts

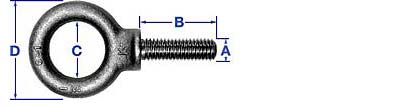

  A B C D



Weight
  Shank Dia.
Stock & Thread Shank Eye Eye
No. UNC-2A Length I.D. O.D.
K2021 1/4-20  1  3/4  1 3/16  0.06
K2022 5/16-18  1 1/8  7/8  1 7/16  0.11
K2023 3/8-16  1 1/4  1  1 21/32  0.18
K2023-A 3/8-16  3/4  1  1 21/32  0.17
K2023-AA 3/8-16  5/8  1  1 21/32  0.15
K2024 7/16-14  1 3/8  1 3/32  1 27/32  0.23
K2025 1/2-13  1 1/2  1 3/16  2 1/16  0.35
K2025-A 1/2-13  1  1 3/16  2 1/16  0.33
K2026 9/16-12  1 5/8  1 9/32  2 9/32  0.47
K2027 5/8-11  1 3/4  1 3/8  2 1/2  0.70
K2027-A 5/8-11  1 1/4  1 3/8  2 1/2  0.65
K2028 3/4-10  2  1 1/2  2 13/16  1.10
K2028-A 3/4-10  1 1/2  1 1/2  2 13/16  1.00
K2028-AA 3/4-10  1 1/4  1 1/2  2 13/16  0.93
K2029 7/8-9  2 1/4  1 11/16  3 1/4  1.70
K2030 1-8  2 1/2  1 13/16  3 9/16  2.36
K2031 1 1/8-7  2 3/4  2  4  3.41
K2032 1 1/4-7  3  2 3/16  4 7/16  4.68
K2034 1 1/2-6  3 1/2  2 1/2  5 3/16  7.77
K2035 1 3/4-5  3 3/4  2 7/8  6 1/16  11.35
K2036 2-4 1/2  4  3 1/4  6 7/8  16.70
K2037** 2 1/2-4  5  4  8 9/16  29.80
